Verbrauch



Einsparung von Schmiermittel durch

• Abschalten einzelner Düsen
• Individuelle Menge pro Düse
• Schnelle Reaktionszeit zur präzisen Steuerung
• Intoolbeölung



Herkömmliche Lösung



Optimale Lösung mit SAL



Reproduzierbarkeit



Sicherheit durch perfekte Reproduzierbarkeit

Folgende Parameter werden gespeichert und beim
Werkzeugwechsel automatisch wieder hergestellt:

• Schmiermittel
• Düsen ein/aus
• Beölungsmenge pro Düse
• Luftdruck
• Betriebsart
• Reinigungszyklus
• Zählereinstellungen



Umrüstzeiten



Reduktion der Umrüstzeiten

• Vollautomatischer Ölwechsel
• Vollautomatischer Reinigungszyklus
• Werkzeugspezifische Datenspeicherung



Verdeckte Kosten



Reduktion von verdeckten Kosten durch

• Minimierung der nachfolgenden Reinigung
• Erhöhte Werkzeugstandzeiten
• Sicherung der Produktqualität



Integration



Integration der Beölungssteuerung in ein
Werkzeugsicherungssystem oder direkt
in die Pressensteuerung

• Einheitliche Bedienphilosophie
• Gemeinsame Speicherung der Werkzeugdatensätze
  mit dem übergeordneten System
• Nutzung von Synergieen (Hubzahl, Winkelposition etc.)
• Reduktion der Hardwarekosten



Kundenspezifische Ausführung



Anpassung der Sprühkammer an spezielle
Anforderungen

• Bei Bedarf kann die Sprühkammer per 3D-Druck
  auch Kundenspezifisch hergestellt werden.

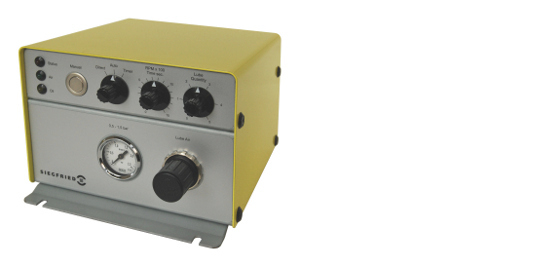

Striplube SSL

Das schlanke Beölungssystem für Bänder und Werkzeuge Striplube SSL ist ein mikroprozessorgesteuertes Minimalmengen-Beölungssystem und basiert auf bewährten pneumatischen Mikropumpen. Die benötigte Schmiermittelmenge kann, für jede Düse einzeln, bedarfsgerecht eingestellt werden. Über einen Steuereingang wird das Striplube mit der Presse synchronisiert. Dies ermöglicht bei Bedarf eine automatische Anpassung der Schmiermittelmenge an die aktuelle Pressenhubzahl. Die integrierte Druckluft- und Ölniveauüberwachung stoppt bei einer Störung die Presse und gewährleistet so eine hohe Prozesssicherheit. Das Schmiermittel wird mittels Luft in mikrofeinen Tröpfchen gleichmässig und sparsam aufgetragen.





Leistungsmerkmale

• 1 bis 12 Düsen einzeln einstellbar
• 3 Betriebsarten
• Relais für Pressenstop
• Vorratstank-Niveauüberwachung
• Druckluftüberwachung


Zubehör

Eine grosse Auswahl an Sprühkammern, Düsen und Zubehör ermöglicht eine
präzise, kundenspezifische Beölung von Stanzbändern und Werkzeugen.

LubeCube





Die perfekte Beölungslösung für jeden Stanzprozess Der patentierte LubeCube ist das Kernstück unserer Minimalmengen-Beölungssysteme DigiLube und SAL, mit dem sich individuell raffinierte Beölungsanlagen aufbauen lassen. Für jede Düse oder Schmierstelle kommt je ein LubeCube zum Einsatz. Jeder einzelne LubeCube verfügt auf kleinstem Raum über alle notwendigen Komponenten wie Pumpe, Motor, Steuerelektronik und Ventile. Das heisst, jede Düse lässt sich völlig unabhängig steuern, sowohl in der Ölmenge wie in der Trägerluft. Dank der äusserst kurzen Distanz zwischen Pumpe und Düse werden hervorragende Reaktionszeiten für den Ein- / Ausschaltbetrieb an einer Presse erreicht. LubeCube passt sich Ihren Bedürfnissen an Der LubeCube ist so konzipiert, dass mehrere Einheiten modular zu Sprührampen und Sprühkammern zusammengebaut werden können. Schmiermittel-, Luft- und Steuerleitungen werden von einem LubeCube direkt zum nächsten verbunden, so dass insgesamt eine einzige Zuleitung zur Rampe genügt.



Weitere LubeCubes, z. B. für Intool-Beölung oder für den Anschluss von kleinen Sprühkammern, können problemlos auch nachträglich hinzugefügt werden.



Leistungsmerkmale

• Luft- und Ölausgang für 1 Düse
• Maximale Ölmenge 2000 ml/h
• Maximale Viskosität 200 mm²/s
• 1 Luftventil
• 1 Ölventil
• Präzisions-Zahnradpumpe
• Integrierte Pumpenüberwachung

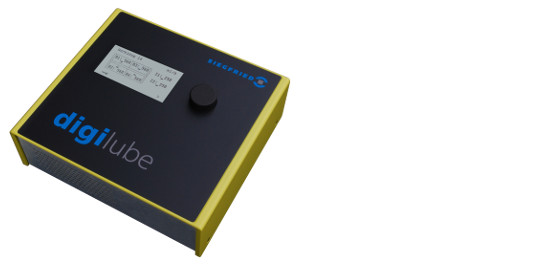

Digilube SDL



Das flexible Beölungssystem für Bänder und Werkzeuge Das Minimalmengen-Beölungssystem SDL B6 für die Band- und Intoolbeölung erschliesst die Vorteile unseres bewährten und patentierten LubeCube-Systems mit einer auf die elementaren Funktionen reduzierten Steuerung. Die Schmiermittelmengen der bis zu 6 Düsenabgänge sind individuell einstellbar. Alle Parameter können werkzeugspezifisch gespeichert werden. Über einen Steuereingang wird das Digilube mit der Presse synchronisiert. Dies ermöglicht eine automatische Anpassung der Schmiermittelmenge an die aktuelle Pressenhubzahl. Digilube-Systeme können bei Bedarf jederzeit modular mit weiteren Funktionen ausgebaut werden.



Leistungsmerkmale

• 1 bis 6 LubeCubes einzeln steuerbar
• 3 Betriebsarten
• Viskosität bis  max. 200mm²/s
• Max. Ölmenge pro LubeCube 2000ml/h
• Relais für Pressenstop
• Vorratstank-Niveauüberwachung
• Druckluftüberwachung



Zubehör

Eine grosse Auswahl an Sprühkammern, Düsen und Zubehör ermöglicht eine
präzise, kundenspezifische Beölung von Stanzbändern und Werkzeugen.

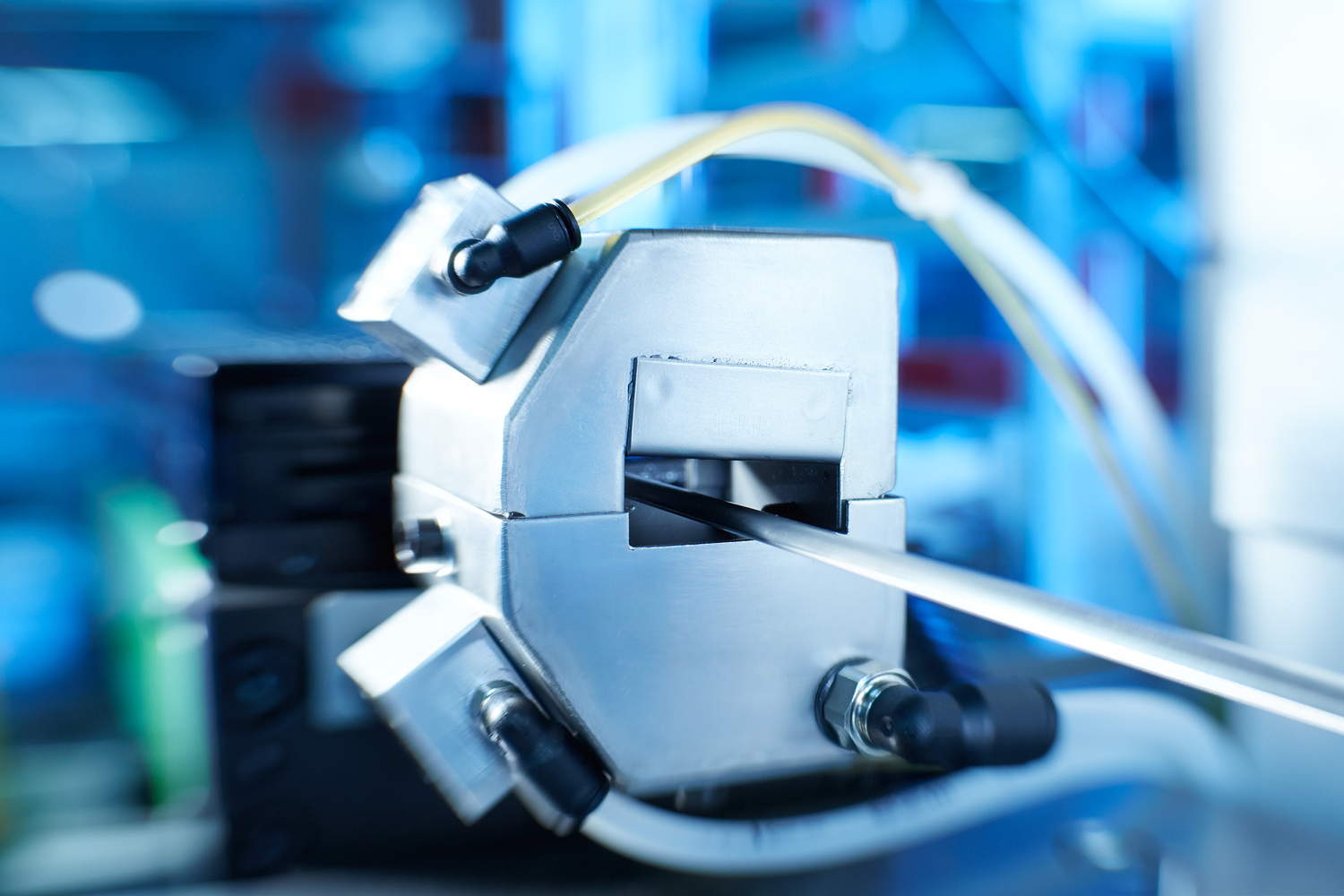

LubeCube-Boxen

Für Bänder bis 300mm Breite.

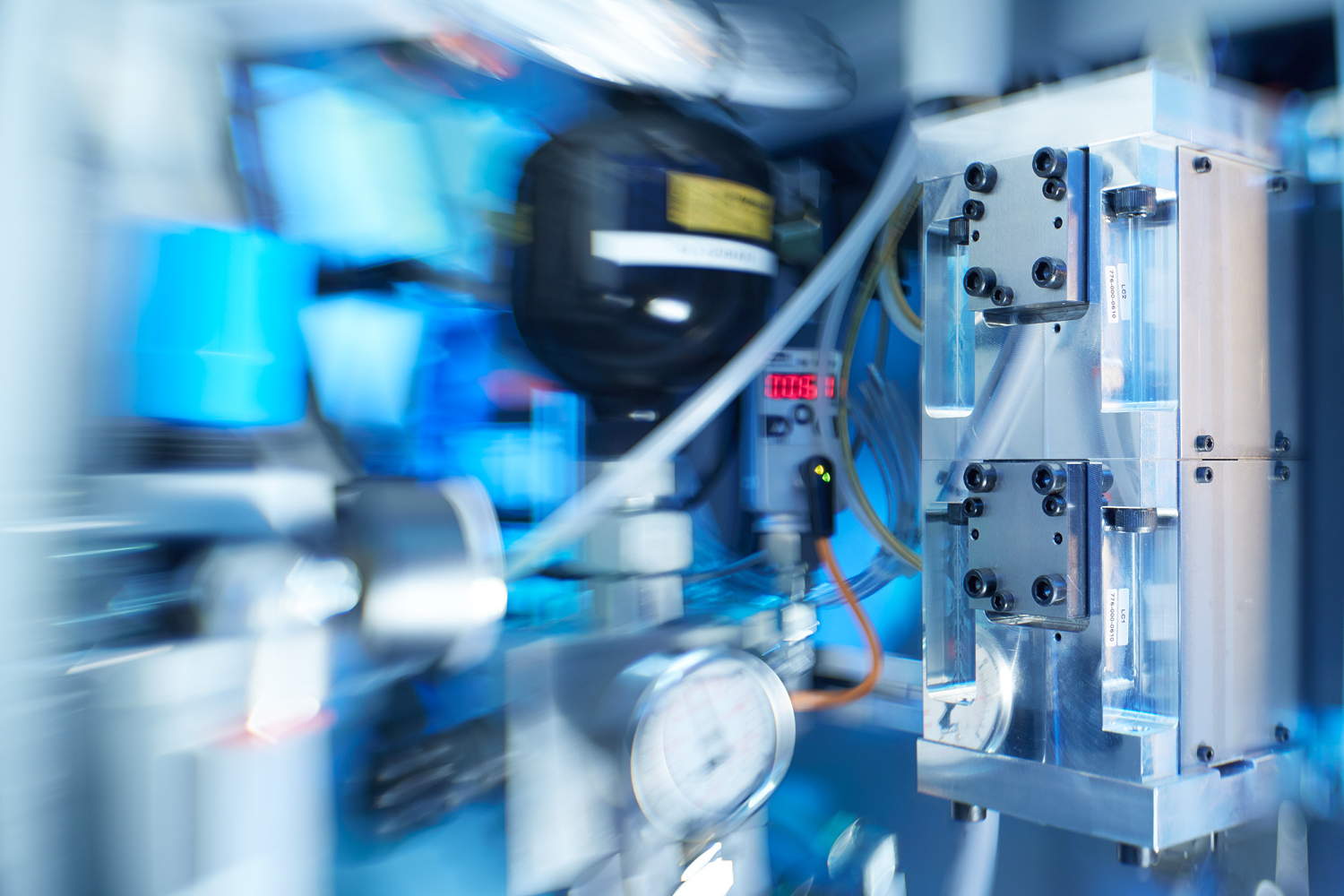

LubeCube-Rampen

Für kleinere Sprühkammern oder Intool-Beölung.

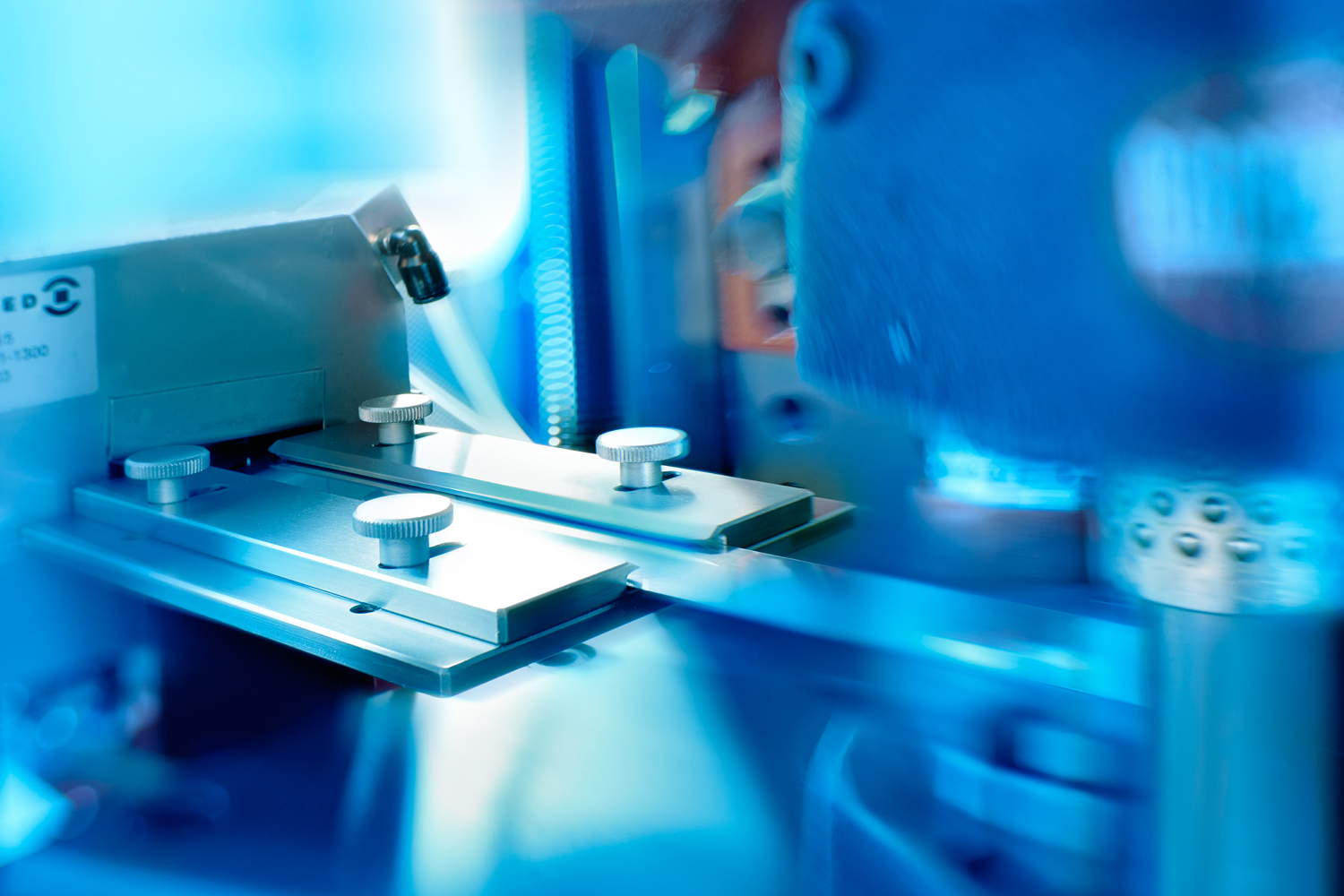

Lube-Boxen

Zum Anschluss an eine LubeCube-Rampe.
Für Bänder bis 300mm Breite.

Lube-Düsen

Für direktes Beölen von Bändern und für Intool-Lösungen.

Software

Zur Integration in bestehende Steuerungen.



Digilube SDLA



Das flexible Beölungssystem mit Absaugung Das SDLA basiert auf dem preisgünstigen SDL B6 und erschliesst so ebenfalls die Vorteile unseres bewährten und patentierten LubeCube-Systems. Zusätzlich verfügt das SDLA über eine leistungsfähige und bewährte Absaugeinheit, welche den Austritt von Emissionen wirkungsvoll verhindert. Durch die mögliche Wiederverwendung des gefilterten Restöls kann der Verbrauch von wertvollem Schmiermittel zusätzlich reduziert werden. Die Schmiermittelmengen der bis zu 6 Düsenabgänge sind individuell einstellbar. Alle Parameter können werkzeugspezifisch gespeichert werden. Über einen Steuereingang wird das Digilube mit der Presse synchronisiert. Dies ermöglicht eine automatische Anpassung der Schmiermittelmenge an die aktuelle Pressenhubzahl. Digilube-Systeme können bei Bedarf jederzeit modular mit weiteren Funktionen ausgebaut werden.



Leistungsmerkmale

• 1 bis 6 LubeCubes einzeln steuerbar
• 3 Betriebsarten
• Viskosität bis  max. 200mm²/s
• Max. Ölmenge pro LubeCube 2000ml/h
• Absaugeinheit mit bis zu 4 Filterstufen
• Preisgünstige, normierte Standardfilter
• Relais für Pressenstop
• Vorrats- und Restöltank-Niveauüberwachung
• Druckluftüberwachung



Zubehör

Eine grosse Auswahl an Sprühkammern, Düsen und Zubehör ermöglicht eine
präzise, kundenspezifische Beölung von Stanzbändern und Werkzeugen.



LubeCube-Boxen

Für Bänder bis 300mm Breite.

LubeCube-Rampen

Für kleinere Sprühkammern oder Intool-Beölung.

Lube-Boxen

Zum Anschluss an eine LubeCube-Rampe.
Für Bänder bis 300mm Breite oder auch für Sonderlösungen
wie in folgendem Beispiel für Profile.





Lube-Düsen

Für direktes Beölen von Bändern und für Intool-Lösungen.

Software

Zur Integration in bestehende Steuerungen.



SAL



Siegfried Advanced Lubrication SAL. Das mit LubeCube bestückte, intelligente und modular aufgebaute Beölungssystem kennt praktisch keine Grenzen. Auch für anspruchsvollste Beölungsaufgaben kann das System konfiguriert und bei Bedarf auch erweitert werden.





In der einfachsten Ausführung beinhaltet das System neben der Steuereinheit und der Luftaufbereitung mindestens eine LubeCube-Box oder eine LubeCube-Rampe und einen Vorratskanister.


Beispiel 1:

• 1 Öl-Vorratskanister
• 1 LubeCube-Box für die Streifenbeölung





Für anspruchsvolle Aufgaben können bis zu 5 unterschiedliche Ölkreise angesteuert werden. Beispielsweise ein Ölkreis mit einer LubeCube-Box für die Bandbeölung und ein zweiter Kreis mit einer LubeCube-Rampe für die Intool-Beölung. Für jeden Ölkreis kann ein beliebiger Vorratskanister mit dem entsprechenden Schmiermittel über die Bedienoberfläche ausgewählt werden. Bei Bedarf kann das System - auch nachträglich - mit einer leistungsfähigen Absaugeinheit ergänzt werden.


Beispiel 2:

• 3 Öl-Vorratskanister
• 1 Restölkanister
• 1 Ölkreis für die LubeCube-Box für die Streifenbeölung
• 1 Ölkreis für eine LubeCube-Rampe für die Intool-Beölung
• 1 Ölkreis für Restölrückführung aus Absaugung




Beispiel 3:

• 3 Öl-Vorratskanister
• 1 Kanister für Reinigungsmittel
• 1 Restölkanister
• 2 LubeCube-Boxen für Streifenbeölung
• 4 LubeCube-Rampen für Intool-Beölung
• 2 Absaugmodule

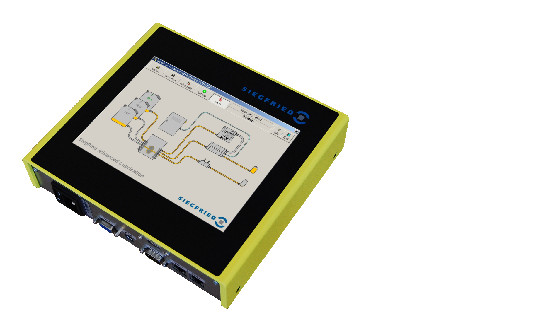

Steuereinheit Die Steuereinheit verfügt über ein 8,4"-Farbdisplay mit Touchscreen. Alle Abläufe werden durch die grafisch animierte Bedienoberfläche dargestellt. Die  eingestellten Parameter können für beliebig viele Werkzeuge gespeichert werden. Auch für ungeübte Bediener ist so ein rasches und sicheres Umrüsten und eine Fertigung mit optimalen Einstellungen möglich. Wahlweise kann die die Bedienung über ein beliebiges SAS-System von Siegfried oder mittels einer Remote-Software direkt über das Bedienterminal der Pressensteuerung erfolgen.



Leistungsmerkmale

• 1 bis 70 LubeCubes einzeln steuerbar
• 1 bis 5 unterschiedliche Schmiermittel
• 1 bis 5 unabhängige Ölkreise
• Viskosität bis  max. 200mm²/s
• Max. Ölmenge pro LubeCube 2000ml/h
• Vorratstank-Niveauüberwachung
• Druckluft- und Pumpenlaufüberwachung
• Menü und Hilfesystem in verschiedenen Sprachen
• Speichern beliebig vieler Werkzeugdaten



Zubehör

Eine grosse Auswahl an Sprühkammern, Düsen und Zubehör ermöglicht eine
präzise, kundenspezifische Beölung von Stanzbändern und Werkzeugen.

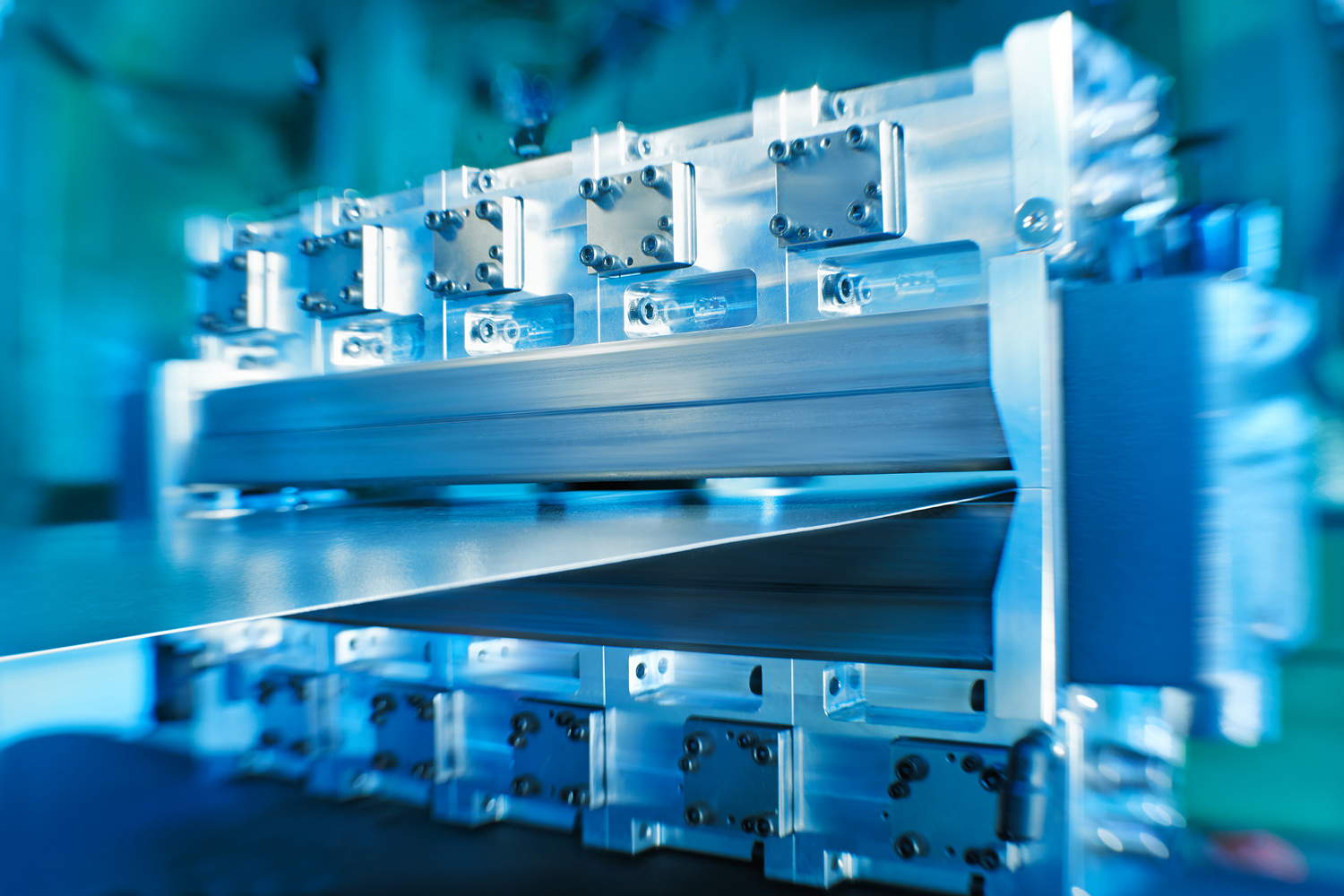

LubeCube-Boxen

Für Bänder bis 1200mm Breite. Bei Bedarf mit Absaugvorrichtung

LubeCube-Rampen

Für kleinere Sprühkammern oder Intool-Beölung.

Lube-Boxen

Zum Anschluss an eine LubeCube-Rampe.
Für Bänder bis 1200mm Breite oder oder bei Bedarf auch
auch für Sonderlösungen.

Lube-Düsen

Für direktes Beölen von Bändern und für Intool-Lösungen.

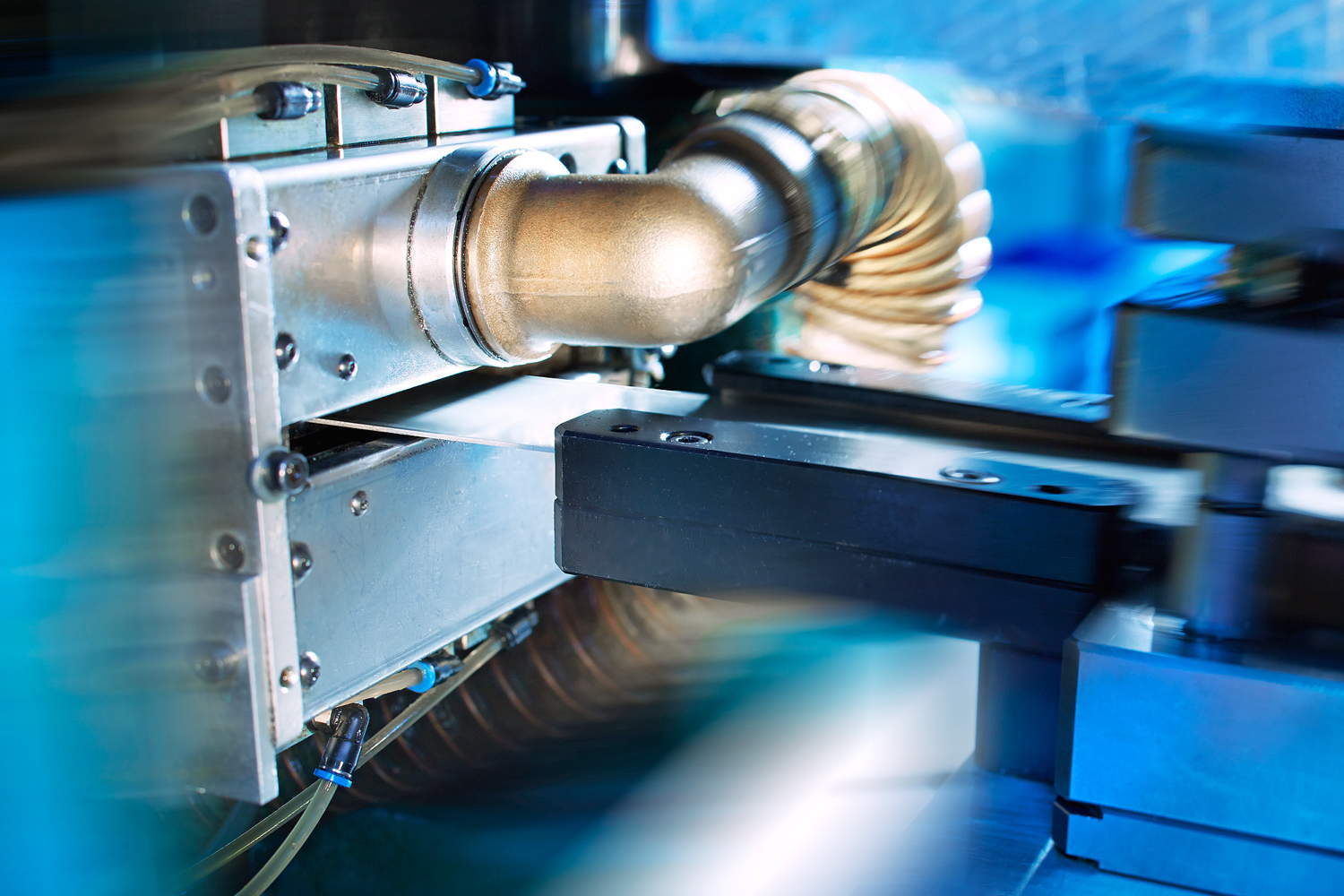

Absaugeinheit SAM

Sauberes Umfeld beim Stanzen Die perfekte, gleichmässige Minimalschmierung von Stanzstreifen bedingt eine feine Zerstäubung des Schmiermittels durch entsprechende Düsen. Prozessbedingt und in Abhängigkeit der eingesetzten Schmiermittel können Emissionen entstehen, die ausserhalb der Sprühkammer unerwünscht sind. Mit der modularen Absaugeinheit SAM wird ein Austritt wirkungsvoll verhindert. Durch die mögliche Wiederverwendung des gefilterten Restschmiermittels kann zusätzlich teures Schmiermittel eingespart werden. Das System kann nach Bedarf mit bis zu 4 Filterstufen ausgerüstet werden.



Leistungsmerkmale

• Variables, 4-stufiges Filtersystem
• Aktivkohlefilter optional
• Filter- und Unterdrucküberwachung
• Restölwiederverwertung
• Klappverschluss-System für komfortable Wartung
