KUNDENNUTZEN



Nocken-Ausgänge

Zur Steuerung von Vorgängen am Werkzeug und in der Peripherie.



Sortieren

Sortieren nach gut/schlecht oder Aufteilen in Verpackungseinheiten.



Paketieren

Ausgereifte komfortable Paketiersteuerung.



Motorensteuerung

Für Hauptantriebe, Vorschübe, Paketierlösungen etc.



Vorschubsteuerung

Zur Integration von elektronischen Vorschüben.



PRODUKTE



SPP 620

Steuer- und Überwachungssystem mit 8 digitalen Überwachungs-Eingängen und 8 digitalen Steuer-Ausgängen.



SPP 630

Modulares Steuer- und Überwachungssystem mit bis zu
24 Überwachungs-Eingängen, 16 Steuer-Ausgängen,
12 Analog-Eingängen und 2 Inkremental-Eingängen.



SPP 800

Modulares Steuer- und Überwachungssystem, bis zu
256 Überwachungs-Eingängen, 256 Steuer-Ausgängen,
40 Analog-Eingängen und 16 Inkremental-Eingängen.





Nocken-Ausgänge

Schieber1



Zur Steuerung von Vorgängen am Werkzeug
und in der Peripherie

  • Schieber
  • Abfallschere
  • Beölungssysteme
  • Ausblasen / Auswerfen
  • Transportieren
  • Vorschieben
  • Ansteuern von Peripherie



Sortieren

Sortieren



Sortieren nach Gut und Schlecht

Sortieren schlecht



Sortieren in Klassen

Sortieren Klassen



Aufteilen in Verpackungseinheiten

Dosieren

Paketieren

Paketieren



Stanzpaketiersteuerung

  • Steuern der Pakethöhe mittels Zählen oder Messen
  • Steuern von bis zu 50 unterschiedlichen Paketstufen
  • Steuern von Motoren für Drall oder für die Kompensation
    von Keilförmigkeit

       Weitere Informationen



Motorensteuerung

Stoesselhoehe



Für Hauptantriebe, Vorschübe, Paketierlösungen etc.

  • Werkzeugspezifische Parameter und Fahrprofile in der
    Siegfried Advanced Software SAS integriert.
  • Einheitliche und durchgängige Bedienphilosophie.
  • Speicherung aller werkzeugspezifischen Parameter im
    gemeinsamen Datensatz.
  • Einbindung unterschiedlicher Systeme verschiedener
    Hersteller möglich.



Vorschubsteuerung

Vorschubsteuerung



Zur Integration von elektronischen Vorschüben

  • Werkzeugspezifische Parameter in der
    Siegfried Advanced Software SAS integriert.
  • Einheitliche und durchgängige Bedienphilosophie.
  • Speicherung aller werkzeugspezifischen Parameter im
    gemeinsamen Datensatz.
  • Einbindung unterschiedlicher Systeme verschiedener
    Hersteller möglich.



SPP 620

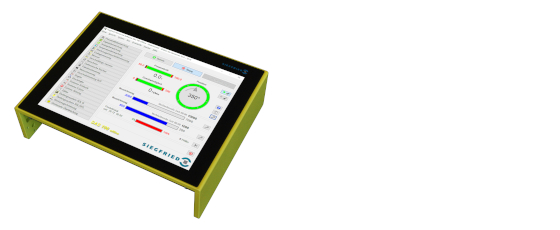

SCU 200 Box 620



Werkzeugüberwachungs- und Steuersystem für Pressen

Das SPP 620 überwacht und steuert verschiedenste Vorgänge an Werkzeug und Presse.
Der Betrieb wird mit einem Winkeldrehgeber realisiert.
Durch die Werkzeugsicherung mit digitalen Sensoren erkennen Sie Vorschub- und Teileauswurffehler oder auch das Bandende.
Mit den Ausgängen sind Funktionen wie Sortieren, Stanzpaketieren oder anderweitige Anwendungen steuerbar.
Die Einbindung eines Siegfried Beölungssystems erweitert das SPP 620 zu einer zentralen Überwachungs- und Steuereinheit an Ihrer Maschine.





Leistungsmerkmale

  • 12" Display mit Touch-Screen
  • Menü und Hilfesystem in verschiedenen Sprachen
  • Speichern beliebig vieler Werkzeugdaten
  • 8 digitale Überwachungs-Eingänge
  • 8 digitale Steuer-Ausgänge



SPP 630

spp600



Werkzeugüberwachungs- und Steuersystem für Pressen

Das SPP 630 überwacht und steuert verschiedenste Vorgänge an Werkzeug und Presse.
Den Maschinenschutz können Sie mit Maximalwertgrenzen und prozessnahen Hüllkurvenüberwachungen realisieren.
Durch die Werkzeugsicherung mit digitalen Sensoren erkennen Sie Vorschub- und Teileauswurffehler.
Mit dem Einsatz von Körperschall und Kraftsensoren können Sie Stempelabrisse und Stanzbutzen erkennen, sowie Biege- und Prägeoperationen zuverlässig überwachen.
Mit den Ausgängen sind Funktionen und Peripherie wie Sortieren, Stanzpaketieren oder anderweitige Anwendungen steuerbar.
Die Einbindung eines Siegfried Beölungssystems erweitert das SPP 630 zu einer zentralen Überwachungs- und Steuereinheit an Ihrer Maschine.





Leistungsmerkmale

  • Sämtliche Funktionsmodule der Siegfried Advanced Software SAS
    sind einsetzbar
  • 12" Display mit Touch-Screen
  • Menüführung und Hilfe in 5 Sprachen
  • Speichern beliebig vieler Werkzeugdaten
  • 24 digitale Überwachungs-Eingänge
  • 12 analoge Überwachungs-Eingänge
  • 3 inkrementelle Eingänge
  • 16 digitale Steuer-Ausgänge





SPP 800

SPP800



Werkzeugüberwachungs- und Steuersystem für Pressen

SPP 800 besticht durch sein innovatives, modulares Konzept und sichert Ihre Investition optimal für die Zukunft.
Intelligente, flexible Prozessüberwachungs- und Steuerungsfunktionen gewährleisten eine sichere und effiziente Produktion. Die modulare Hardware zur Anbindung der Peripherie wird in einem separaten Gehäuse oder Schaltschrank untergebracht.
Die Verbindung zur Bedieneinheit erfolgt über ein EtherCAT Bus-System. Dadurch ist das System praktisch beliebig ausbaubar.
Durch die Werkzeugsicherung mit digitalen Sensoren erkennen Sie Vorschub- und Teileauswurffehler. Mit dem Einsatz von Körperschall und Kraftsensoren können Sie Stempelabrisse und Stanzbutzen erkennen, sowie Biege- und Prägeoperationen zuverlässig überwachen.
Mit den Ausgängen sind Funktionen und Peripherie wie Sortieren, Stanzpaketieren oder anderweitige Anwendungen steuerbar.
Die Einbindung eines Siegfried Beölungssystems erweitert das SPP 800 zu einer zentralen Überwachungs- und Steuereinheit an Ihrer Maschine.





Leistungsmerkmale

  • Sämtliche Funktionsmodule der Siegfried Advanced Software SAS
    sind einsetzbar
  • 12" Display mit Touch-Screen
  • Menüführung und Hilfe in 5 Sprachen
  • Speichern beliebig vieler Werkzeugdaten
  • 0 bis 256 digitale Überwachungs-Eingänge
  • 0 bis 256 digitale Steuer-Ausgänge
  • 0 bis 40 analoge Überwachungs-Eingänge
  • 0 bis 40 analoge Steuer-Ausgänge
  • 0 bis 16 Inkremental-Eingänge
